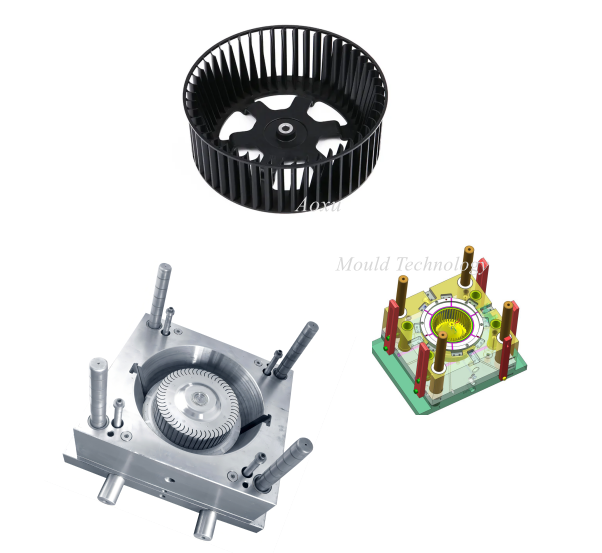

Acuan Kipas Empar Plastik PP
Mould Name: Acuan Kipas Empar
Saiz Produk: 120x120x80mm
Saiz Acuan: 350x350x400mm
Nombor Rongga Acuan: 1 rongga
Sistem suntikan: Hot runner 3 pintu gerbang
Berat Acuan: 500 KG
Mesin yang Sesuai: 180 T
Bahan Keluli acuan: H13
Warrenty: 1,000,000
Bahan Plastik: PP 20% Talc
Masa Kitaran: 30 saat
T1 Masa: 45 hari
Cara Membuat Reka Bentuk Untuk Acuan Kipas Empar
Reka bentuk yang baik adalah kunci kepada kelayakan acuan. Kakitangan pembuatan acuan suntikan yang boleh melakukan kerja yang baik dalam reka bentuk Acuan Kipas Empar boleh mengurangkan kos pembuatan dan mengelakkan kerja penyelenggaraan selepas ujian acuan.
Pemeriksaan Produk Plastik
Sama ada lukisan produk yang disediakan oleh pelanggan atau lukisan produk yang dibuat oleh AOXU Mould. Pereka bentuk acuan kami menyemak butiran sebelum memulakan kerja reka bentuk, seperti:
Adakah pengecutan bahan cukup adil,
Sama ada gerakan boleh dilaksanakan dalam reka bentuk produk sedia ada,
Adakah sudut draf cukup besar untuk melepaskan produk,
Adakah tulang rusuk produk cukup baik untuk mengelakkan kesan pengecutan,
Sama ada produk melekat pada rongga, h sebagai kimpalan dibuat pada permukaan salur masuk,
Di manakah palung pengudaraan yang terbaik dan sebagainya.
Analisis Aliran Acuan
Pada masa yang sama dengan Moldflow dan pengesanan perisian lanjutan lain, cari lokasi gerbang terbaik. Reka bentuk 3D acuan suntikan. Selepas dokumen produk diperiksa tanpa kesilapan. Kemudian jurutera struktur acuan mula bekerja. Seorang jurutera bertanggungjawab untuk sesuatu projek. Kami memastikan bahawa keluaran reka bentuk produk memenuhi keperluan pelanggan. Secara amnya, reka bentuk pelanggan Eropah mengikut standard Hasco, pelanggan Amerika memilih standard DME, dan kebanyakan pelanggan domestik memilih standard LKM.
Reka bentuk 2D
Selepas reka bentuk struktur Acuan Kipas Empar selesai, kami mempunyai pereka bentuk 2D untuk melukis lukisan bahagian dan lukisan pemasangan. Satu untuk juruteknik kami dan satu untuk pelanggan kami. Kami menjamin bahawa semua bahagian yang diletakkan dalam proses pembuatan adalah mengikut butiran reka bentuk komputer untuk memudahkan penyelenggaraan pelanggan.
